텍스천장 환기구 시공
텍스천장에 환기구를 달 때는 그릴이나 디퓨저를 텍스 한 칸 모듈에 맞춰 앉히고, 덕트의 무게는 텍스가 아닌 상부 구조에서 따로 받치는 것이 기본입니다. 대표적으로 600×600mm 텍스 한 칸 안에 들어가는 크기인지부터 확인하며, 위치와 크기가 정해지면 텍스를 재단·타공하고 마감하는 순서로 진행합니다.
환기구와 텍스 모듈, 어떻게 맞추나
텍스천장은 같은 크기의 패널이 줄눈을 따라 규칙적으로 이어지는 구조라서, 환기구 위치도 이 줄눈 배열 안에서 정하는 편이 깔끔합니다. 줄눈과 어긋난 자리에 그릴을 앉히면 주변 패널이 애매한 크기로 잘려 이음새가 지저분해지기 쉽습니다.
한 칸 통째로 교체하는 방식
- 텍스 한 장을 빼고 그릴 크기에 맞는 마감 패널을 앉힘
- 줄눈 라인이 유지되어 주변 패널이 흐트러지지 않음
- 그릴이 모듈 크기에 맞는 제품일 때 적합
한 칸 안에서 부분 타공하는 방식

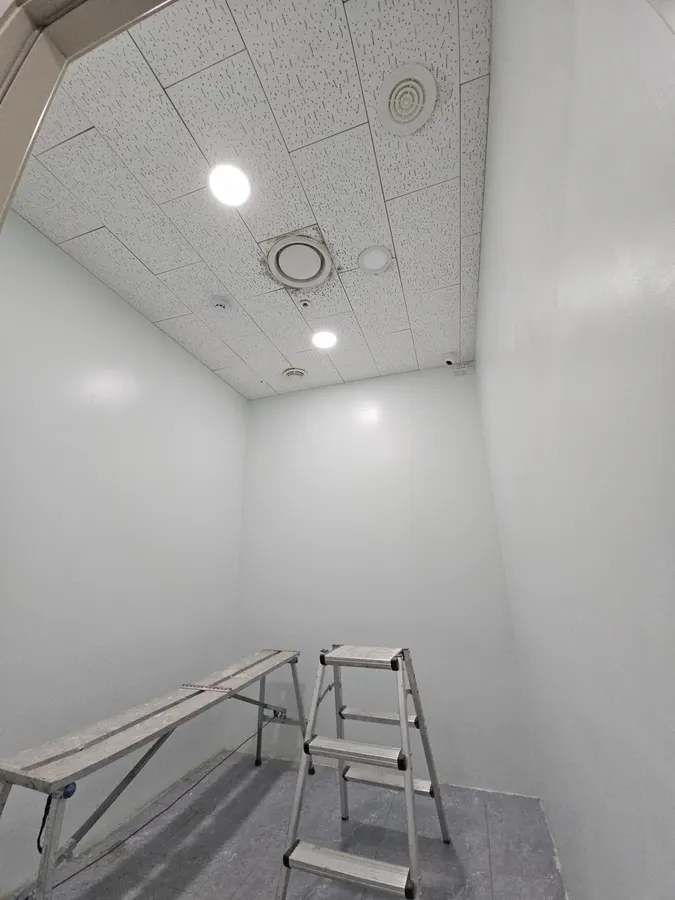

- 텍스 한 장 중앙을 원형·사각으로 잘라 디퓨저를 끼움
- 원형 디퓨저처럼 모듈보다 작은 제품에 쓰임
- 타공 경계가 거칠면 가장자리 마감이 눈에 띔
어느 방식이든 기존 텍스와 새로 들어가는 부분의 높이가 같아야 하므로, 그릴 테두리가 텍스 면과 단차 없이 닿는지 설치 전에 확인합니다.
덕트는 텍스가 아니라 위에서 받친다
환기구에 연결되는 플렉시블 덕트나 박스는 의외로 무겁고, 텍스 패널은 자체 하중 외에 별도 하중을 받도록 만들어진 자재가 아닙니다. 그래서 덕트와 그릴 박스는 슬래브나 상부 구조에 달대로 따로 매다는 방식이 일반적입니다.
덕트가 텍스 위에 그냥 얹혀 있다면 시간이 지나 패널이 처질 수 있으므로, 환기구 시공 때 지지 상태도 함께 살펴봅니다.
환기구 종류별 확인 사항
| 형태 | 텍스에서의 처리 | 먼저 확인할 것 |
|---|---|---|
| 원형 디퓨저 | 패널 중앙을 원형으로 타공 | 타공 지름과 디퓨저 테두리 크기, 덕트 위치 |

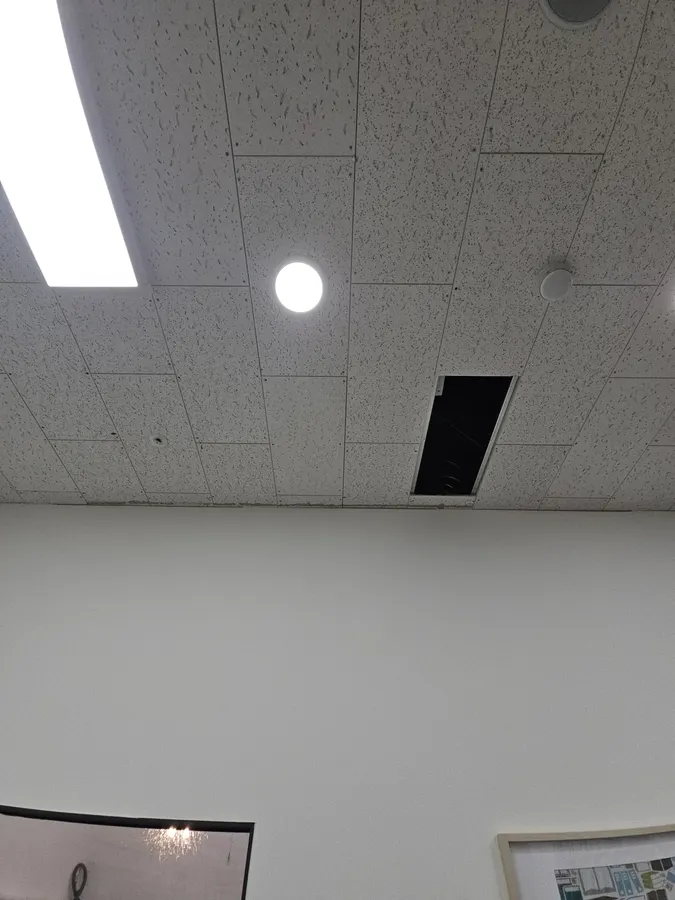

| 슬롯(길쭉한 그릴) | 줄눈 방향으로 길게 개구 | 개구 길이로 패널이 약해지지 않는지 |

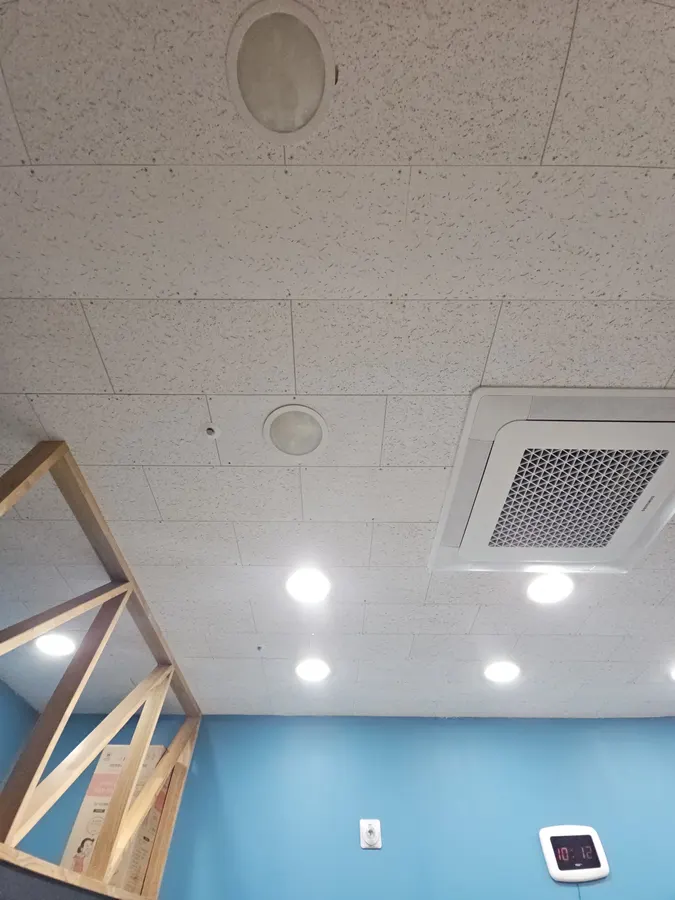

| 시스템 에어컨 그릴 | 한두 칸을 비우고 전용 프레임 설치 | 장비 무게의 별도 지지 여부 |
| 배기용 박스형 그릴 | 패널 한 칸을 대체 | 배관 연결 방향과 점검 접근성 |
시공 순서
- 위치·크기 확정줄눈 배열과 덕트 방향을 보고 그릴 위치를 정합니다.

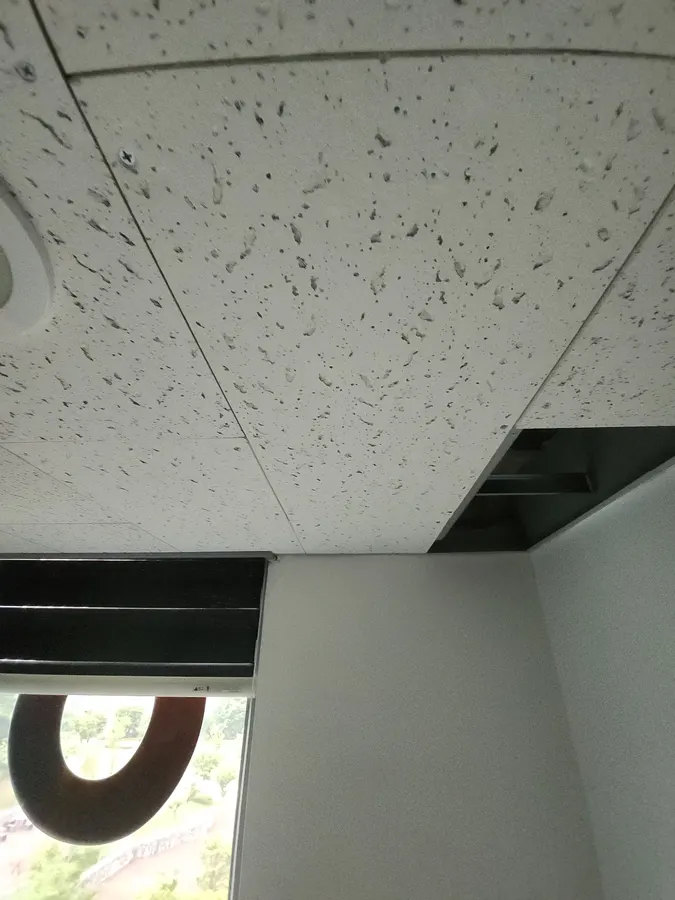

- 상부 확인점검구나 개구부로 덕트 경로와 달대 위치를 확인합니다.
- 텍스 재단·타공패널을 내려 치수대로 자르고, 절단면을 정리합니다.
- 덕트·박스 지지덕트는 상부 달대로 고정하고 그릴 프레임을 천장틀에 맞춥니다.
- 그릴 설치·마감텍스 면과 단차가 없는지 확인한 뒤 주변 패널을 제자리에 앉힙니다.
시공 전 현장에서 점검할 것
- 그릴 크기가 텍스 모듈 안에 들어가는지
- 덕트 하중이 상부에서 지지되는지
- 기존 매입등·스프링클러와 간섭하지 않는지
- 환기 흐름이 가구나 칸막이에 막히지 않는지
- 나중에 필터 청소나 점검이 가능한 위치인지
그릴 주변 얼룩은 따로 확인
환기구 테두리에 물기나 얼룩이 보인다면 결로나 배관 문제일 수 있어, 시공 전에 원인부터 구분하는 것이 좋습니다.
텍스천장 환기구 시공 자주 묻는 질문
텍스천장에 환기구를 새로 달 수 있나요?
가능합니다. 다만 텍스 패널은 덕트 하중을 받는 자재가 아니라서 그릴과 덕트는 상부 달대로 따로 지지해야 합니다. 위치는 줄눈 배열에 맞추는 편이 마감이 깔끔하고, 텍스를 재단·타공한 뒤 그릴 테두리가 면과 단차 없이 닿도록 설치하는 순서로 진행합니다.
환기구 크기가 텍스 한 칸보다 크면 어떻게 하나요?
두 칸 이상을 비우고 전용 프레임으로 받치는 방식을 씁니다. 대표적인 텍스 모듈이 600×600mm 안팎이므로, 그보다 큰 그릴은 인접 패널까지 잘라야 할 수 있습니다. 이때 천장틀 구조가 바뀌지 않는지, 보강이 필요한지 현장에서 먼저 확인합니다.
덕트를 텍스 위에 올려놔도 괜찮나요?
권장하지 않습니다. 덕트가 텍스 위에 그냥 얹혀 있으면 패널이 하중을 계속 받아 처짐이 생길 수 있습니다. 덕트와 박스는 슬래브나 상부 구조에 달대로 매달아 하중을 분리하는 것이 일반적이며, 기존 덕트가 얹혀 있다면 시공 중 함께 정리하는 것이 안전합니다.
환기구를 달고 나서 소음이 걱정되는데 줄일 수 있나요?
어느 정도 줄일 수 있습니다. 덕트가 천장틀이나 패널에 직접 닿으면 진동이 전달되므로, 지지 부위에 완충 처리를 하고 덕트 꺾임을 줄이는 것이 기본입니다. 소음의 큰 원인은 환기 장비 자체인 경우도 많아 장비 쪽 점검도 함께 보는 편이 좋습니다.
환기구 위치를 나중에 옮길 수도 있나요?
옮길 수 있습니다. 기존 구멍은 같은 텍스 규격의 패널로 교체해 메우고, 새 위치에 다시 타공합니다. 다만 같은 무늬와 색의 텍스를 구해야 이음새가 덜 보이므로, 이동 범위가 크다면 주변 패널 상태와 자재 확보 여부를 먼저 확인하는 것이 좋습니다.
