텍스천장 배선 정리

텍스천장 배선 정리는 천장 위에 늘어져 있는 전선을 전력·조명·통신 등 용도별로 분류해 천장틀이나 슬래브 쪽에 고정하는 작업입니다. 전선이 텍스 위에 얹혀 있거나 공중에 매달려 있으면 하중과 열 때문에 패널이 처지고 점검할 때 위험하기 때문에, 철거 후 재시공 때 한꺼번에 정리하는 것이 효율적입니다. 정리가 끝난 뒤에도 점검구로 접근할 수 있어야 합니다.

천장 위 배선이 흐트러지는 이유

텍스천장은 점검이 쉬운 구조라서 오랜 세월 동안 조명 증설, 에어컨 설치, 통신선 추가가 반복되며 천장 위에 전선이 겹겹이 쌓이기 쉽습니다. 이전 작업자가 남긴 임시 연결, 끊긴 채 방치된 전선, 절연 테이프로만 감아 둔 접속부가 천장 위에 섞여 있는 경우도 흔합니다.

이렇게 정리되지 않은 상태에서는 어느 전선이 어느 기구로 가는지 알 수 없어 고장 원인을 찾기 어렵고, 텍스 패널 위에 얹힌 전선 무게가 쌓이면 패널이 처지는 원인이 되기도 합니다.

배선 정리 기준

천장 위 전선을 정리할 때 구분하는 기준
구분	정리 방법	주의할 점
조명 배선	기구별로 묶어 천장틀 또는 슬래브 쪽 지지점에 고정	기구 위치가 바뀌면 길이가 모자라지 않게 여유 확보
전력 배선	조명·통신선과 간격을 두고 별도 고정	다른 선과 같은 묶음에 넣지 않음
통신·약전선	전력선과 분리해서 통로 확보	전력선과 평행하게 길게 붙이면 간섭 가능
사용하지 않는 전선	단자를 절연 처리하고 표시 후 정리	임의로 자르기 전에 회로 확인
접속부	규격에 맞는 단자나 박스 안에서 연결	테이프만 감은 접속부는 박스로 이동

전선이 텍스 패널에 직접 얹혀 있지 않은지
뜨거워지는 기구(트랜스, 안정기) 주변에 전선이 닿아 있지 않은지
전선이 날카로운 천장틀 모서리에 눌려 있지 않은지
접속부가 박스 밖으로 노출되어 있지 않은지

정리 작업 순서

회로 파악전원을 차단하고 각 회로가 어느 기구로 가는지 확인합니다.
분류조명, 전력, 통신, 미사용으로 나눠 표시합니다.
불필요 전선 정리쓰지 않는 전선은 단자 절연 처리 후 한곳에 묶거나 철거 가능 여부를 확인합니다.
고정결속 밴드나 전선 지지구로 천장틀·슬래브 쪽에 일정 간격으로 고정합니다.
여유 확보점검구 아래에서 손이 닿을 수 있도록 전선 길이를 정리합니다.
점등·통전 확인재연결 후 모든 회로가 정상인지 확인합니다.

임의로 자르지 않기

어느 회로인지 확인되지 않은 전선을 임의로 자르면 다른 구역의 조명이나 콘센트가 꺼질 수 있습니다. 반드시 차단 후 회로를 확인하고, 필요 시 전기 전문 인력과 협의합니다.

철거 후 정리가 효율적인 이유

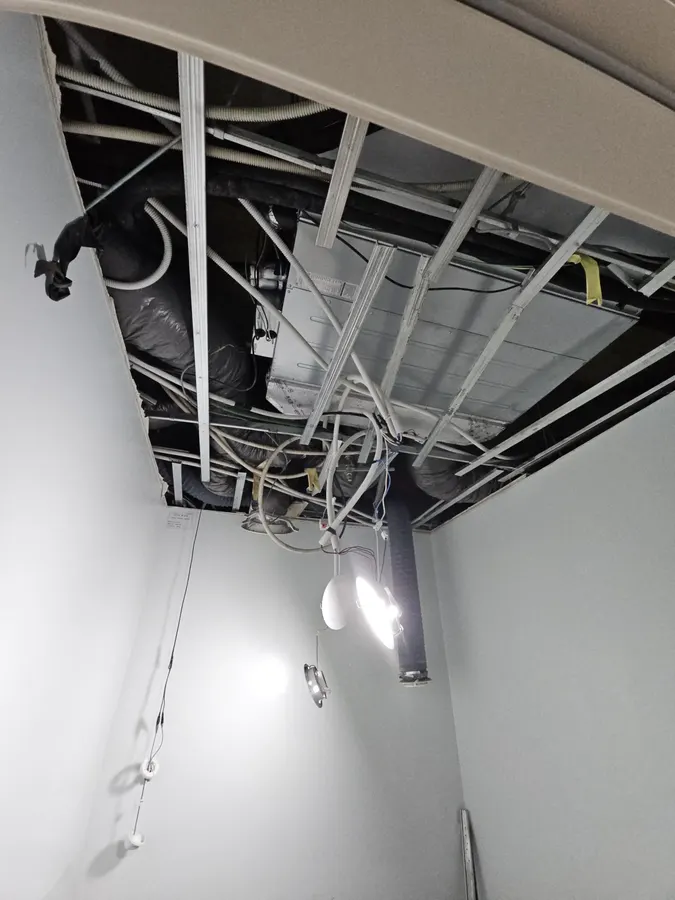

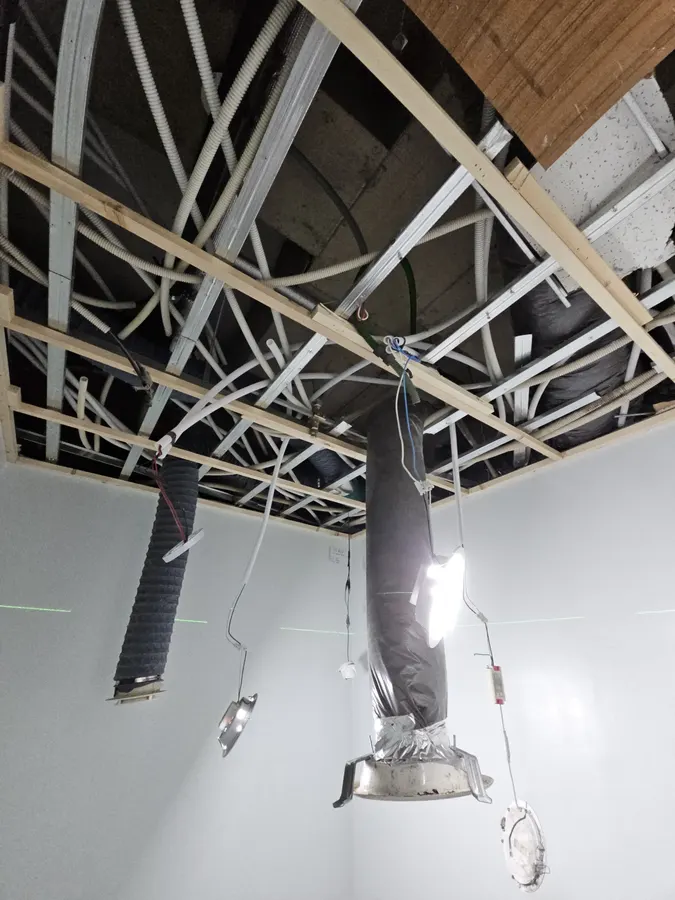

철거로 천장판이 모두 떨어진 상태는 배선 정리에 가장 좋은 시점입니다. 천장 전체가 열려 있어서 전선의 경로를 눈으로 확인할 수 있고, 새 천장을 닫기 전에 고정까지 끝낼 수 있습니다. 이후 천장을 막고 나면 다시 열어 정리하기가 번거롭기 때문에, 재시공 전에 배선을 먼저 정돈하는 것이 이후 점검에도 유리합니다.

천장 위 배선 위치(위→아래)

슬래브 쪽배관과 굵은 간선이 지나는 상부 영역

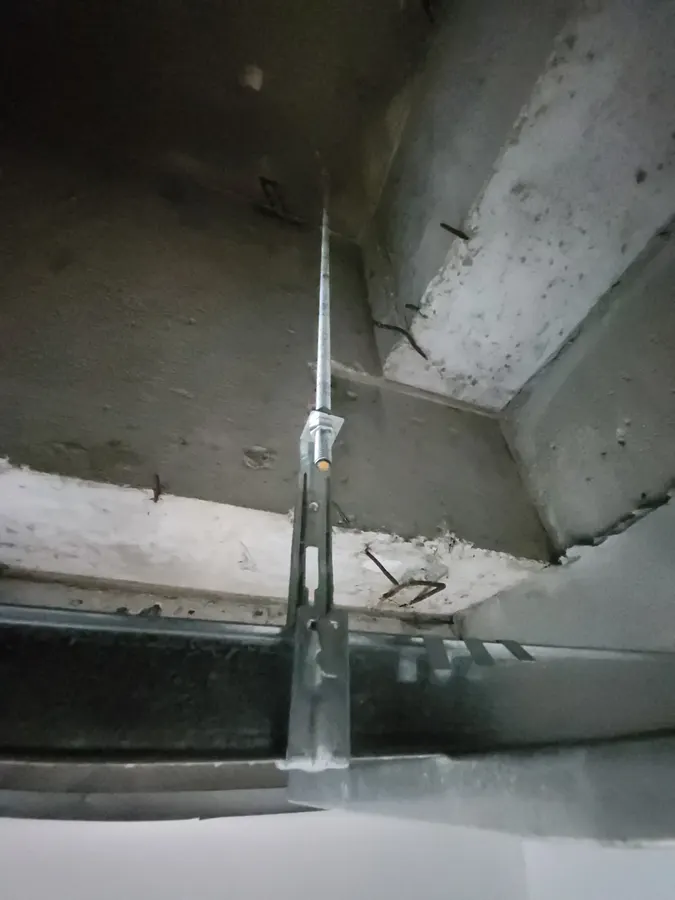

달대·캐링채널 라인전선 지지구를 고정하기 좋은 중간 영역

점검구 접근 영역손이 닿아야 하는 박스와 접속부 위치

텍스 패널 상부전선을 올려 두면 패널이 처지는 영역

정리 후 점검

정리된 상태

전선이 용도별로 묶여 고정되어 있다
접속부가 박스 안에 들어가 있다
점검구에서 손이 닿는 자리에 여유가 있다

추가 정리가 필요한 상태

전선이 텍스 위에 얹혀 있다
접속부가 테이프만 감긴 채 노출되어 있다
어느 전선인지 구분되지 않는다
